基于USB3.0接口的便携式地面测试系统

产品介绍

当载荷数据码率小于2.5Gbps时，可以采用基于USB3.0的便携式地面测试系统，该系统相对于“基于万兆网和OPENVPX的地面综合测试系统”，硬件部分进行了简化和裁减，可以节省大量成本；同时上位机综测软件保持一致，可以满足通常条件下的功能和性能要求。

产品特点

• 主控制芯片为XILINX公司Spartan-3系列 XC3S5000-FG1156芯片，单芯片实现所有控制逻辑功能，系统简单，成本低廉；
• 可为外部单机提供+28V、+42V电平作为供电电源，电源的开关均可以通过上位机进行遥控；同时，还可以对供电时的电压与电流进行实时监测；
• 可以对外部单机的13路模拟信号及5路数字信号监测，并转化为需要的数字值、控制相关模块的工作；另外，还可以向其它单机发送RS422遥测指令，获取各单机内部的各遥测信号，从而达到保证各单机正常工作的目的；
• 可提供28路5V数字电平开关和5路28V数字电平开关，各开关信号均可以通过上位机发送指令进行控制；
• 可向其它单机转发RS422遥控指令，从而对各单机的开关进行遥控；
• 可以同时接收18路LVDS信号，对数据进行分析并解码，然后通过USB接口传输至上位机进行显示和存储；
• 设置9个LED灯、1个蜂鸣器和1个LCD12864显示屏进行系统工作状态的指示；
• 上位机可以观察图像、存储数据，并能同步对特定选择的区域的数据进行统计分析，计算其最大值、最小值、均方根噪声值、梯度和MTF等；
• 可以根据接口需求进行配置及定制。

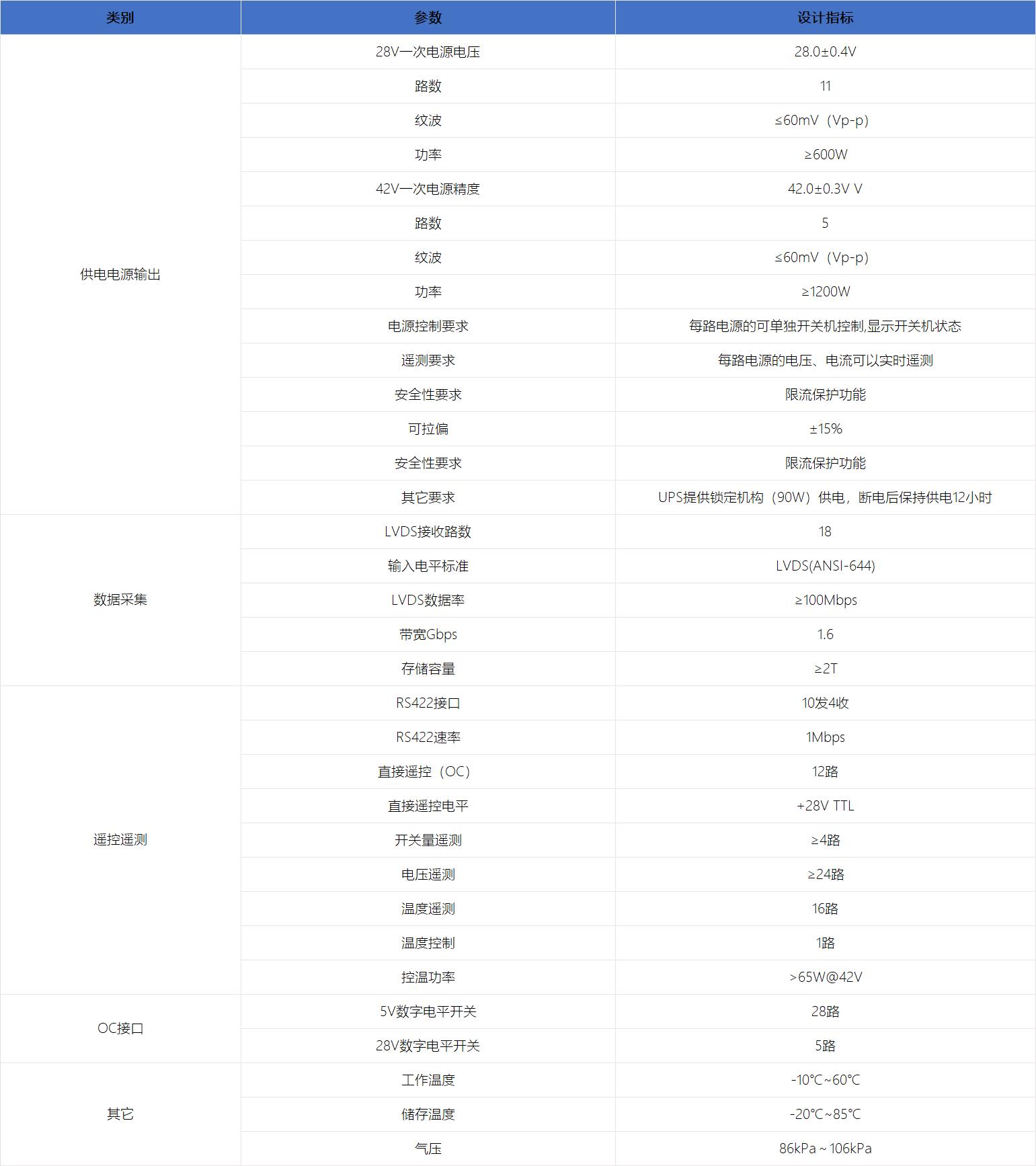

技术参数
