基于FULL MESH 架构的5槽标准高速背板

产品介绍

本产品是一款 6U 背板，符合 OpenVPX 标准，提供 6 个功能槽位，支持 6U 规格的标准 VPX 功能板，支持数据总线系统拓扑采用全网型结构，控制总线采用交换型结构。

产品特点

• 阻抗控制：单端线 50Ω ±10%；
• 差分线：100Ω±10%，高速率支持5Gbps；
• 槽间距按照5HP设计；
• PCB板层数：10层  ；
• 电源供电：VSS1-12V，VSS2-12V，VSS3-5V；
• 阻抗控制: 50 ohm ±10% for strip trace；100 ohm ±10% for differential signal trace；
• 工作温度 : -40 ~ +85 ℃ ℃；
• 存储温度 : -55 ~ +85 ℃ ℃；
• MTBF: 470,000h；
• V(I/O): +3.3V(默认可调节)。

技术参数

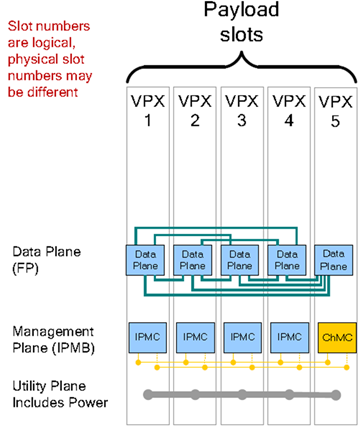

背板符合VITA46.10中BKP6-DIS05-11.2.16-X标准要求，拓扑结构为FULL MESH全互连架构，如下图所示：

BKP6-DIS05-11.2.16-n架构

FULL MESH全互连架构
