4路18位15Mbps的ADC FMC子卡模块

产品特点

• 与载板为HPC接口，支持4路模拟信号输入。
• 输入信号物理接口为 SMA，为50欧姆阻抗。
• 4路调理网络及4路AD , AD采用TLC2387芯片，采样速率最高可达15MSPS。
• 信号输入范围2V~5V，支持模块信号单端输入、差分输入。
• 电路全差分架构，动态范围>85dB。
• 支持外触发输入，实现多板卡的同步触发。
• FMC卡大小为：69mm×90mm。安装孔大小为7mm。
• 可与BI/FB型号载板配合使用。

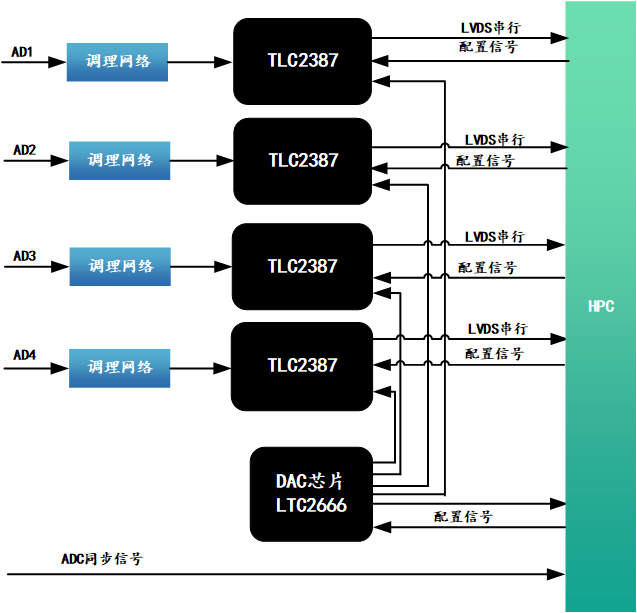

原理框图
