4路24位2Mbps的ADC FMC子卡模块


产品特点

  • 与载板为HPC接口,支持4路模拟信号输入;
  • 输入信号物理接口为 SMA,为50欧姆阻抗;
  • 4路调理网络及4路AD , AD采用TLC2380芯片,采样速率最高可达2MSPS;
  • 信号输入范围2V~5V,支持模块信号单端输入、差分输入;
  • 电路全差分架构,动态范围>100dB;
  • 支持外触发输入,实现多板卡的同步触发;
  • FMC卡大小为:69mm×90mm。安装孔大小为7mm;
  • 可与BI/FB型号载板配合使用。

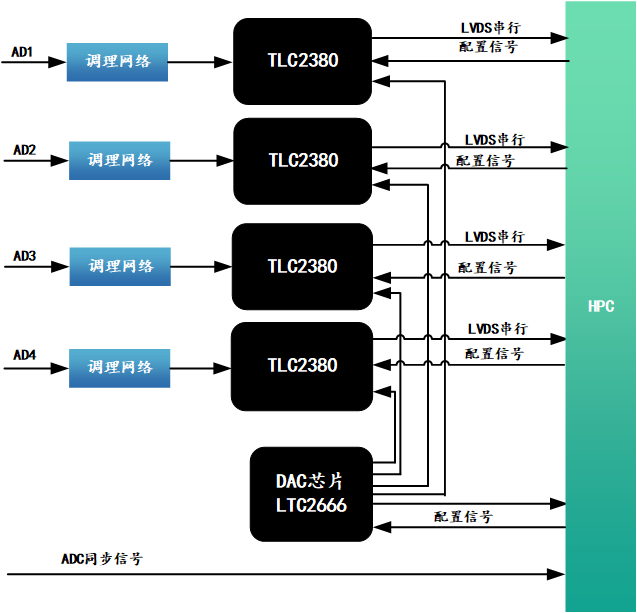

原理框图
