BS-IM 1553B/CAN下位机板

【产品特点】

•  采用ACTEL FPGA M2S150TS-1FGG1152I作为主控芯片

•  下位机通讯采用主从模式，每次动作均由星务计算机发起

•  多达132路测温数据采集、4路电机遥测采集、30路二次电源的采集

•  96路控温驱动输出、2路电机控制、88路控温输出

•  控温采用开关方式或PID方式控温，控温范围可注数调整

•  下位机周期性进行测控轮询，按照注数信息执行开环或闭环控温

•  实时采集电机遥测数据对电机进行PWM控制

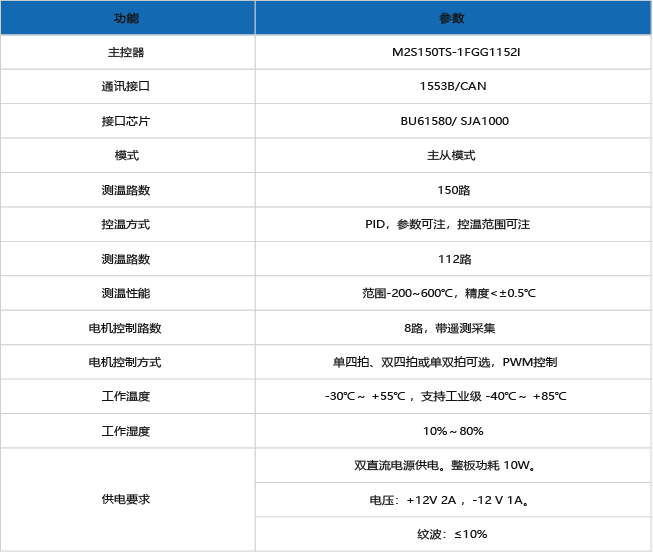

【技术参数】

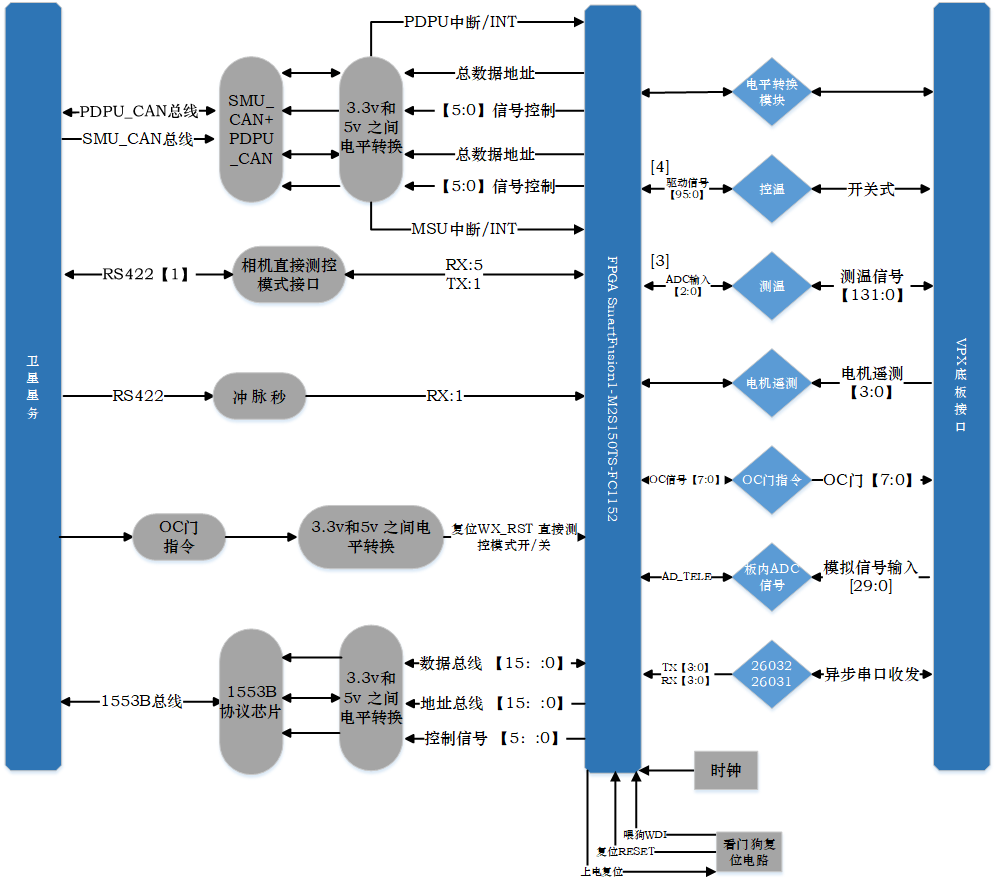

【原理框图】
