BI-DRIVER探测器驱动板

标准6U VPX板卡 Vita46标准 32路工作脉冲 16路偏置电压 10路电源 16路采样同步信号
更新于: 2026-05-21

【产品特点】

· 提供32路工作脉冲信号输出，电平0~5V可切换

· 提供16路程控偏置电压输出，范围为0~5V

· 提供10路程控电源输出，范围为0~5V。

· 可进行10路电源的电压、电流遥测,板内电压遥测

· 使用型号为XC7S50FGGA484的FPGA核心板；板载2片DDR3芯片 4Gbit 型号MT41J256M16HA-125；128Mb QSPI FLASH芯片的型号为N25Q128。

· 1板多功能（电源、偏压、驱动波形功能集成单个板卡）

· 可单板独立工作，也可多板协同工作

· 对外接口：

4个J30J连接器：J30J-37ZKW，J30J-25ZKW，J30J-21ZKW，J30J-15ZKW；

VPX接口：型号为1410189-1（P0）；1410187-3（P6）

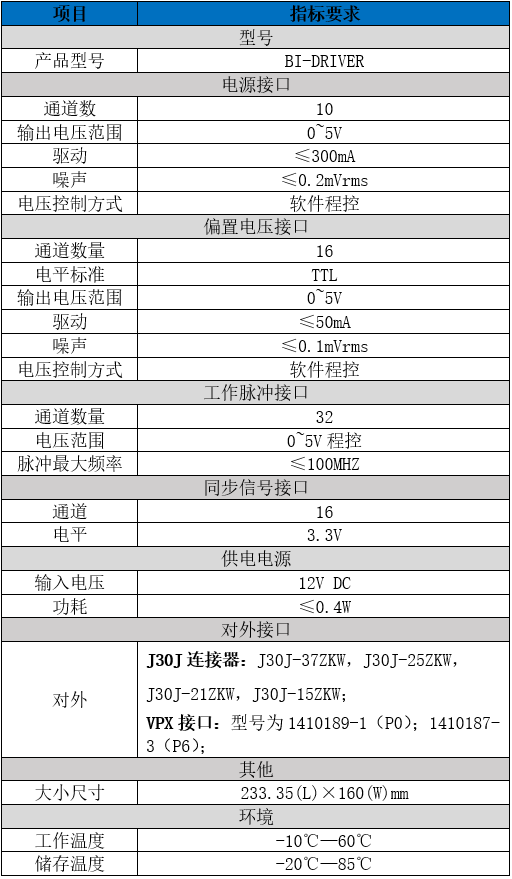

【技术参数】

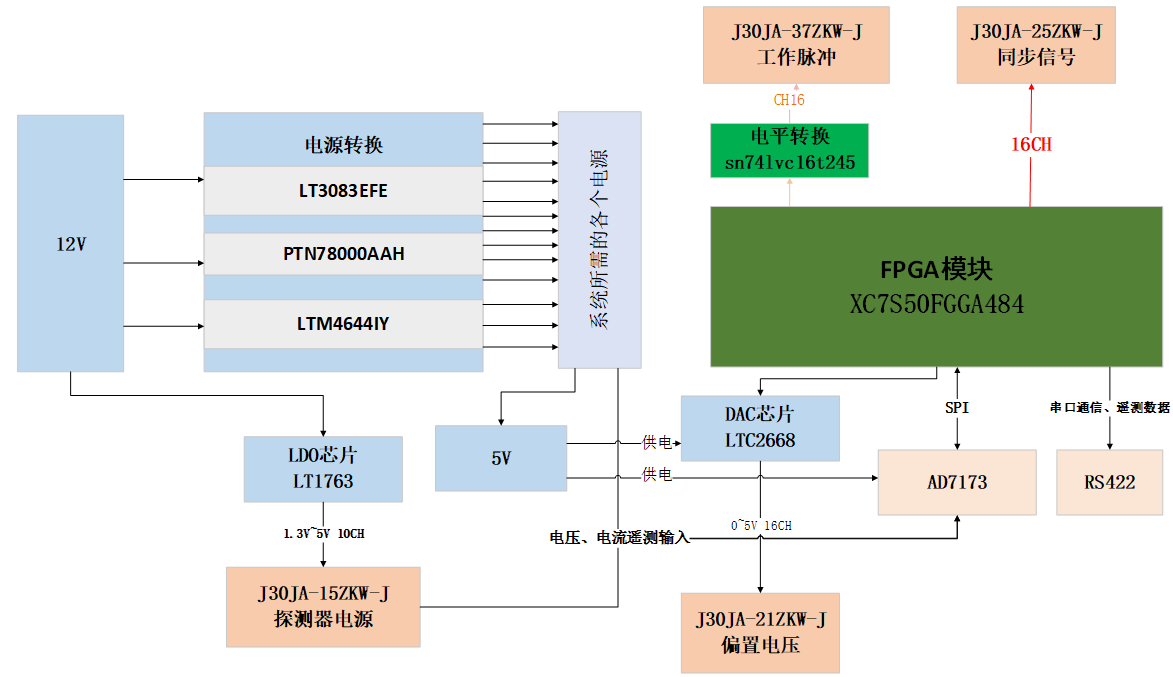

【原理框图】
