BI-FB-K7 功能载板：3FMC
6U VPX功能载板
单板系统
VPX定义接口
6U VPX结构
风冷方式散热
更新于: 2026-05-21
【产品特点】
·使用XILINX型号为XC7K325T-2FFG900I FPGA芯片。
·使用32位单片机，型号为STM32F103VE实现电源监控与管理；
·4片DDR3，单片容量8GB，型号为 MT41K512M16HA-107IT。
·多类时钟资源：单端100Mhz、单端125Mhz，差分100Mhz、差分200Mhz；
·带1Gb参数FLASH、256Mb程序FLASH；
·带1Mbit EEPROM；
·板载1路JTAG接口，2路RS422接口、2路CAN接口（备用）
·板载VPX接口，分为P0，P1，P2，P6。
·带过压保护，DC12V供电或VPX接插件底板供电；
· 6U VPX上有三个标准FMC，2个标准LPC，1个标准HPC。
· FMC类IO电平可调，支持1.2V、1.5V、1.8V、2.5V、3.3V；

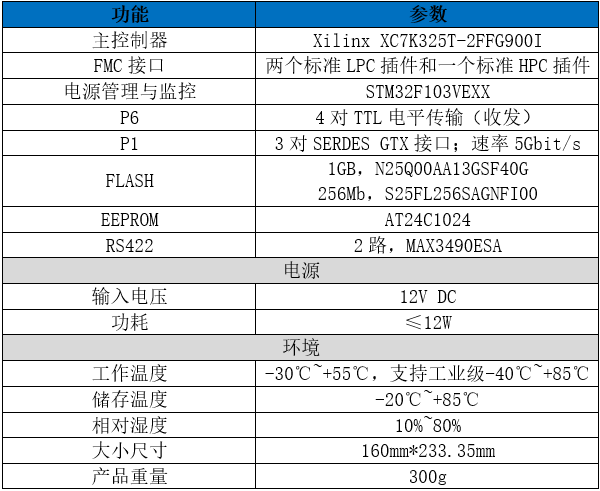

【技术参数】

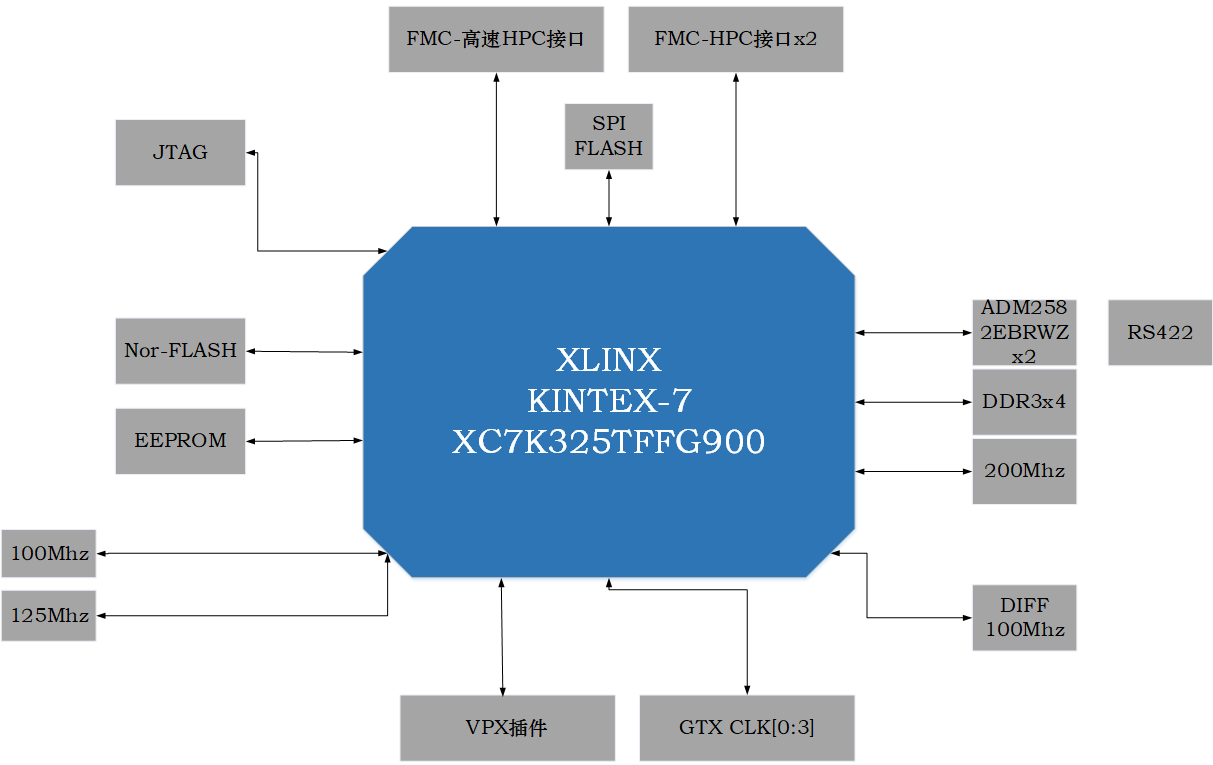

【原理框图】
