BI-FB-K7-V2 功能载板23FMC,升级多载板支持2HPC

【产品特点】

·带过压保护，DC12V供电或VPX接插件底板供电；

·2路带隔离ESD保护RS422，速率≤10Mbps；

·带1Gb参数FLASH、256Mb程序FLASH；

·带2Mbit EEPROM；

·带保护JTAG接口；

·多类时钟资源：单端100Mhz、差分100Mhz、差分200Mhz；

·4片DDR3，单片容量：4Gb；

·三个FMC接口：两个一个标准HPC、一个高速类HPC；

·FMC类IO电平可调，支持1.2V、1.5V、1.8V、2.5V、3.3V；

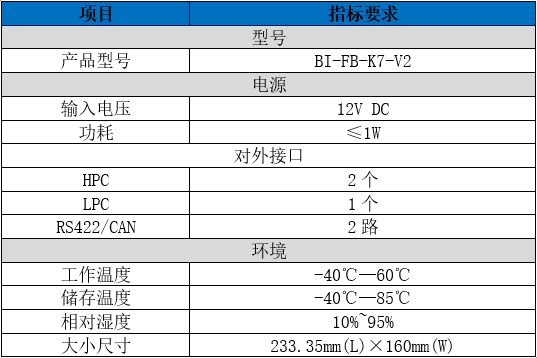

【技术参数】

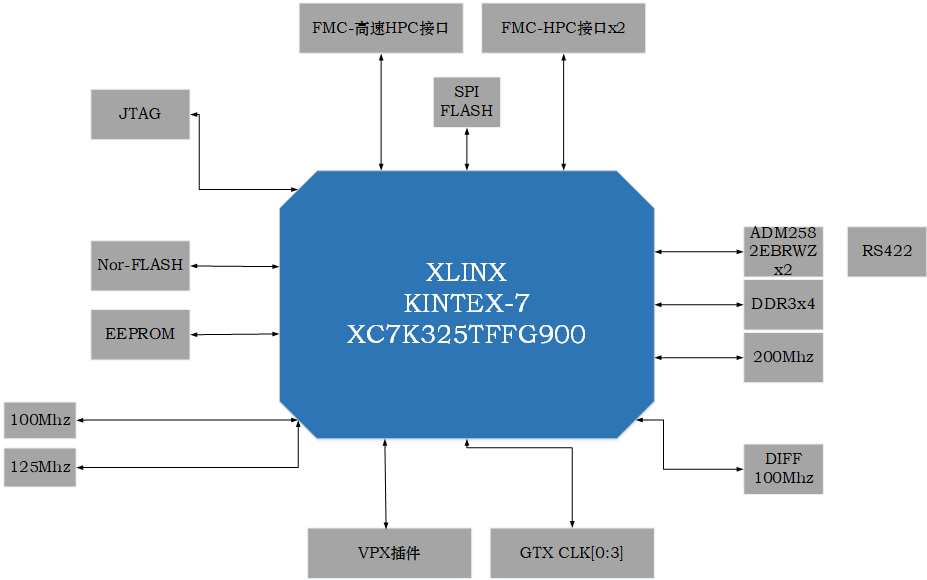

【原理框图】
