BI-FB-K7-ACQ-DB功能载板3:2FMC，模拟采集与和数字分离板

标准6U VPX板卡 适配各种不同采集速率 解析FMC模拟采集卡上输出的数字信息
更新于: 2026-05-21

【产品特点】

·带过压保护，DC12V供电或VPX接插件底板供电；

·VPX插件槽位：P0、P1、P2、P6

·2路带隔离ESD保护RS422，速率≤10Mbps；

·带1Gb参数FLASH、256Mb程序FLASH；

·带2Mbit EEPROM；

·带保护JTAG接口；

·多类时钟资源：单端100Mhz、差分100Mhz、差分200Mhz；

·4片DDR3，位宽64bit，单片容量：4Gb；

·两个FMC接口：一个标准结构化HPC接口、一个非标HPC接口；

·FMC-HPC IO电平可调， 1.8V、2.5V；

·同步接口：1对差分（2路单端），BNC接口；

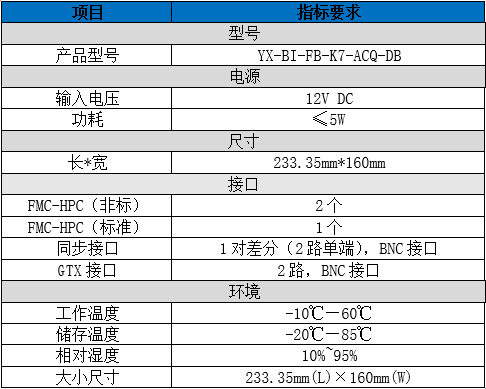

【技术参数】

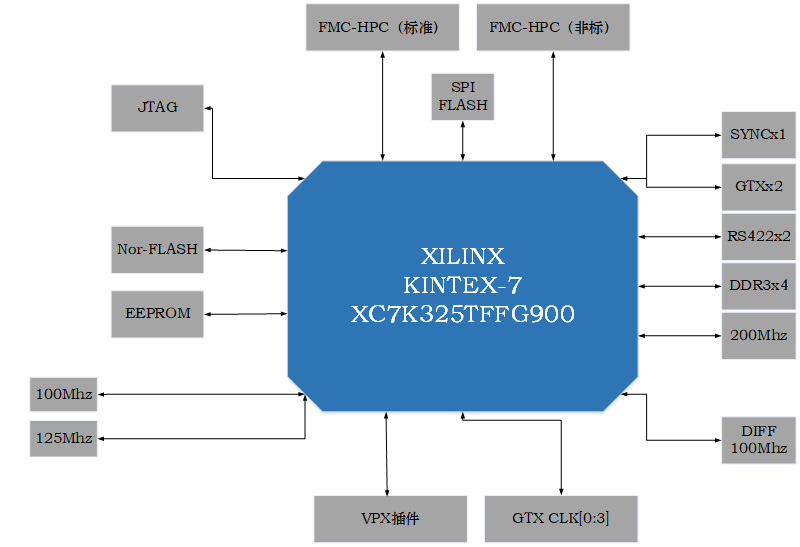

【原理框图】
