TS-PT-ETH-4-PCIe便携式4路UDP转PCIe数采仪

【核心技术优势】

▪ 极致轻便：工业级设计，适应外场、移动测试及严苛实验环境。

▪ 高性能架构： 采用 Xilinx Kintex-7 系列 FPGA（XC7K325T），具备强大的数据并行处理能力，并配备大容量 DDR 与 Flash，确保高速数据吞吐不丢帧。

▪ 高度集成： 原生板载PCIE和光纤接口，实现高速数据卸载，即插即用，显著缩短系统准备时间。

▪ 生态化扩展： 双 FMC 标准接口设计（LPC+HPC），支持灵活更换功能子卡，单设备即可覆盖 TLK2711、LVDS、RS422、1553B、Camera-Link、AD/DA、CAN 、1000-ETH、OC等多种协议与信号接口。

▪ 主动散热： 导热硅胶垫结合FPGA散热风扇风冷设计，确保高负载下的持久稳定性。

▪ 系统生态扩展：具有控制界面和状态监控软件，可实时查看设备运行状态与通信状态，亦可可以根据客户需求定制修改，部分源代码开放，供客户二次开发，可提供技术咨询。

【产品特点】

 PCIe基板，型号BI-FB-PCIE-K7Q

▪ 带过压保护，DC12V供电或PCIE供电；

▪ 符合PCI ExpressGen2规范，可选x1、x4、x8模式；

▪ QSFP+接口 4对收发，速率40Gbps；

▪ 2路带隔离ESD保护RS422，速率≤10Mbps，芯片型号为：ADM2582EBRWZ；

▪ 带1Gb参数FLASH、256Mb程序FLASH；

▪ 带2Mbit EEPROM；

▪ 带保护JTAG接口；

▪ 带散热风扇PWM接口；

▪ 多类时钟资源：单端100Mhz、单端125Mhz、差分100Mhz、差分200Mhz；

▪ 4片DDR3，单片容量：4Gb；

▪ 两个FMC接口：一个标准HPC、一个标准LPC；

▪ FMC类IO电平可调，支持1.2V、1.5V、1.8V、2.5V、3.3V；

外部接口:

▪ QSFP+ 40G光纤通信接口4对收发；

▪ x8 PCIE主机接口

▪ RS422接口 x2；

▪ 散热风扇PWM接口

▪ DC12V 供电电源或PCIE供电；

▪ JTAG接口 x1；

▪ FMC 功能接口根据需求变化；

4路UDP FMC板卡，型号: BI-4-ETH-RT

▪ 4路千兆以太网接收和发送接口；

▪ 支持MDIO协议，支持RGMII通信方式；

▪ 数据通信接收和发送的速度高达10/100/1000Mbps；

▪ 对FPGA接口：标准LPC，IO电压3.3V，型号ASP_134604_01；

▪ 对外接口：RJ45接口*4；

▪ 通信芯片4 片 JL2121

▪ RGMII 总线通信，传输时钟为 125Mhz

▪ RMII 总线通信，传输时钟为 25Mhz；

【应用领域】

测控领域、通信领域，记载观测、工业检测领域, 图像采集系统、网络硬件加速、模拟数据光纤采集传输系统等。

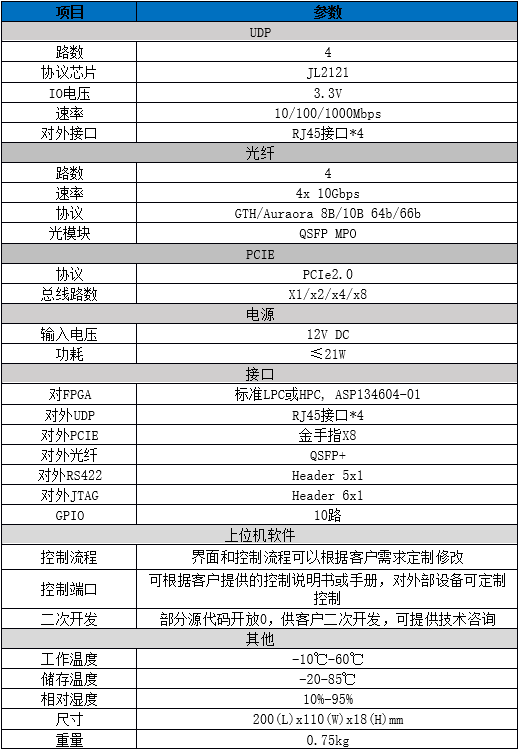

【技术参数】
