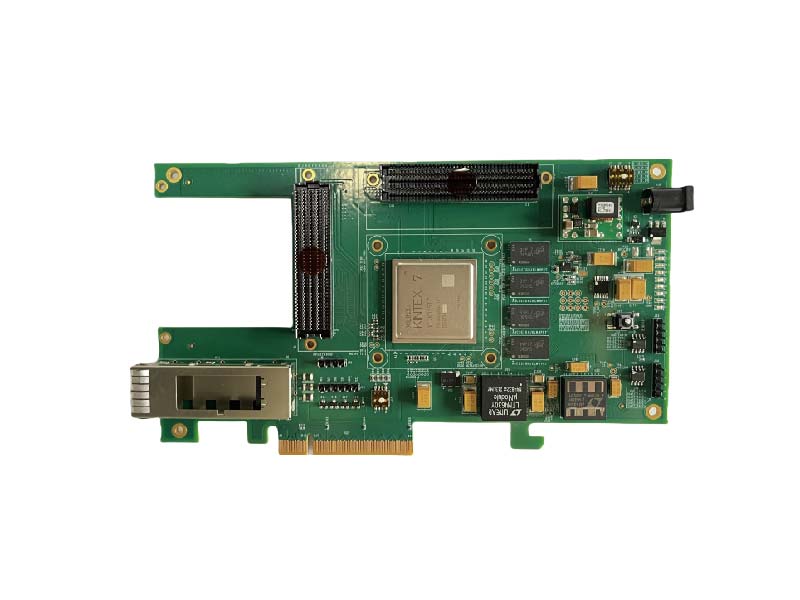

基于PCI Express 2.0总线架构的FPGA板卡，核心处理器型号为Xilinx公司的XC7K325T-2FFG900I。板卡具有1路QSFP+ 40G光纤通信接口，x8 PCIE主机接口，具有2GB DDR3 SDRAM作为高速缓存，可以实现4通道光纤网络数据的高速采集、实时记录和数据回放。

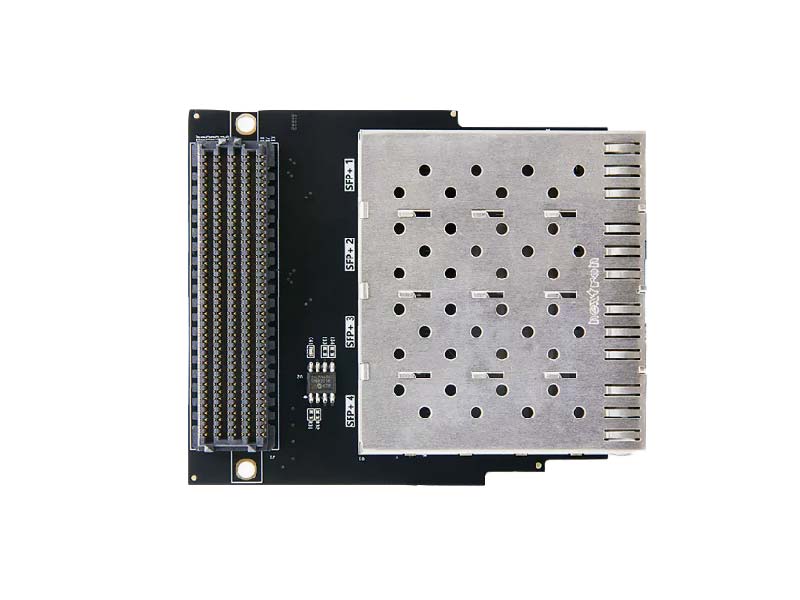

集成了4路光纤接收和发送功能，需要配合光纤模块使用，4路光纤模块可同时使用数据通信接收和发送的速率高达10Gbps，支持协议Aurora、RepidIO协议，对FPGA接口采用标准HPC接口，IO电压3.3V，对外接口具体更具光纤模块而定，常见接口为LC
内部集成了4路1553B功能，协议转换采用软件逻辑实现，单路含有A/B两路，4路采用双冗余标准，支持RT、BC、MT功能，采用变压器耦合方式，需要配合1553B耦合，1路对应需要1个耦合器，对外接口形式为DB-44接口和CPCI接口，既可单卡使用，又可嵌入CPCI系统中集成使用。

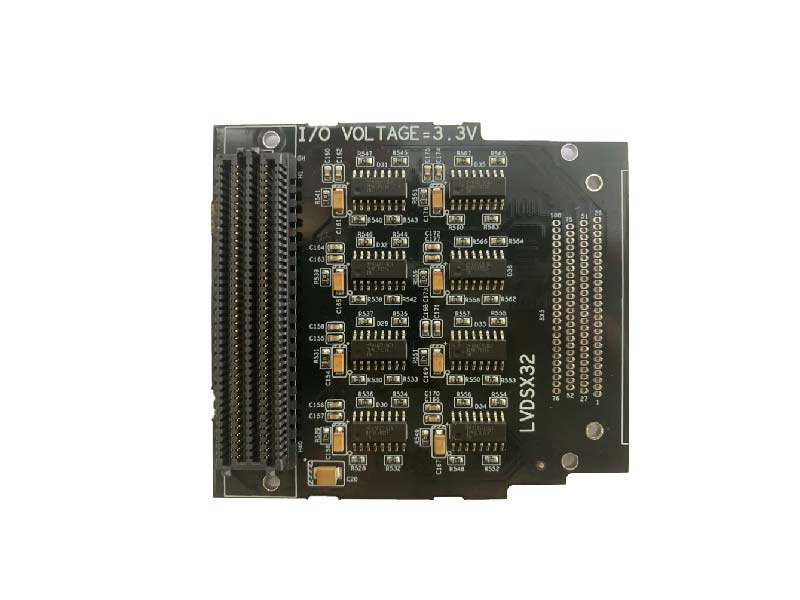

32路LVDS接收数据模块，采用低功耗的4路差分转单端芯片DS90LV032A，一共采用8片DS90LV032A，板载电平转换芯片SN74LVC164245，IO电压支持2.5V或3.3V，对FPGA端接口采用标准LPC接口，兼容HPC接口，传输速率高达200Mhz，对外接口采用J30JA-100ZKW-J连接器

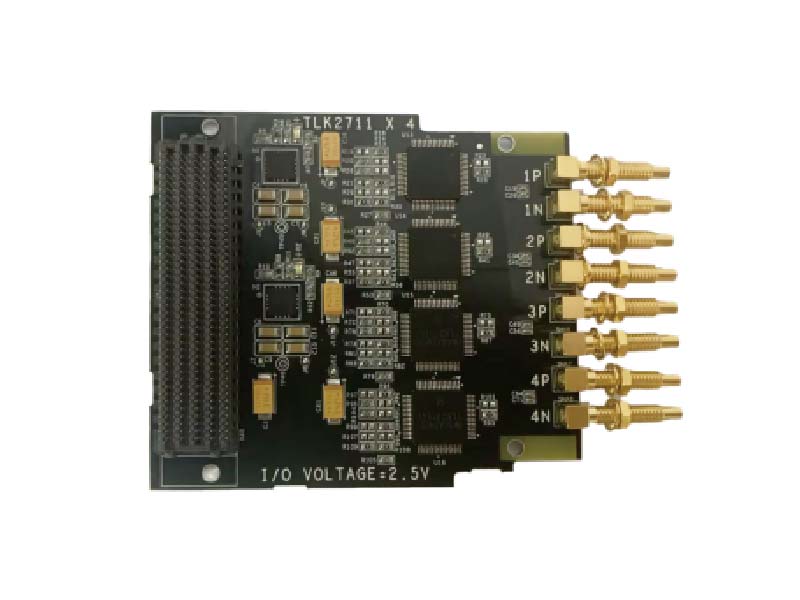

采用HPC接口，集成了4路TLK2711功能，协议芯片采用BLK2711（三温合格），兼容TLK2711AIRCRR，片内8b/10b编码，在80-125M时钟传输速率可达1.6-2.5Gbps，对FPGA采用标准LPC或HPC接口，当接LPC时，1-3路可以正常使用，第4路无法使用，对外采用8个SSMC同轴弯针接口。
